| ブランド名: | VIIP |
| モデル番号: | VIP4-1A-10 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T、ウェスタン・ユニオン |
技術仕様：
| アイテム | 電源ライン フィルタ |
| モデル | 電源ラインフィルター VIP4 |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 110V/250V |
| 定格電流 | 0.5～300A |
| 環境温度 | 40℃ |
| 温度範囲 | 25 / 085 / 21 |
| 動作周波数 | 50/60Hz |
| 行間 | 1760VDC |
| 地上へのライン | 2200VDC |
| 最大漏れ電流 | 250VAC/60HZ 1.0mA 最大 |
| MOQ | 5個 |
| ポート | 深セン |
| リードタイム | 5~15営業日 |

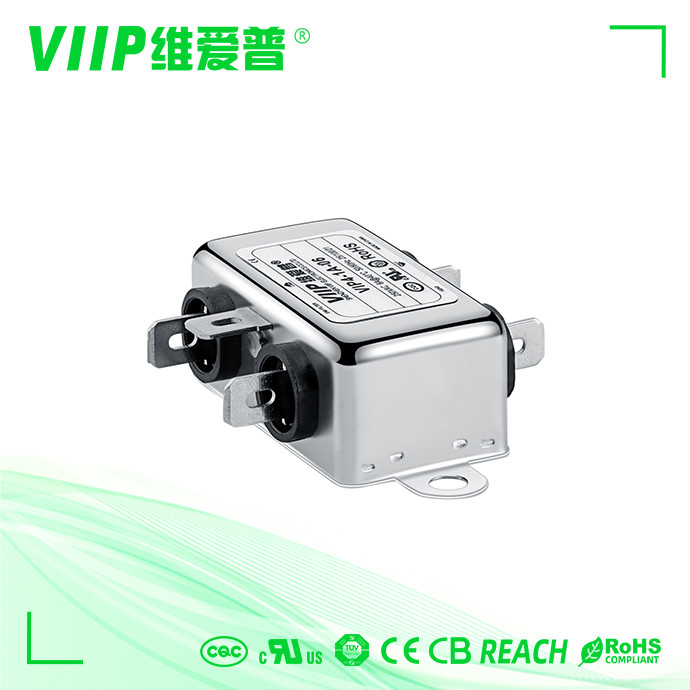

汎用単相 AC 電源ライン フィルタ、取り付けが簡単、使用可能
--電気・電子機器
- 医療機器
-- ビルオートメーション
-- オフィス オートメーションおよびデータ通信機器
仕様単相EMIフィルター用:
良好な減衰周波数範囲 150KHz-30MHz の汎用 AC フィルタ
VIP4 -1A および VIP4 -1B シリーズは 1 段のコモンモード フィルタで、ほとんど同じフィルタリング群を備えていますが、電流がわずかに異なるだけです。
コンパクトな構造、高性能コスト比、設置が簡単、安全で信頼できる
380VAC を超える高電圧バージョンも利用可能
表にする
オプションの医療用バージョン (H タイプ)
ご要望に応じて、カスタム仕様のバージョンをご利用いただけます
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| スクリュー | ターミナルブロック | ワイヤー | ||||||
| VIP1-1A-01 | 1A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | 図2 | 図1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 図5 | 図2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 1380年 |
| VIP4-1B-150 | 150A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
| VIP4-1B-200 | 200A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
サンプル
サンプル料金: 交渉する
サンプル時間: 2~5 日
支払い
---支払条件: ウェスタン ユニオン、T/T
---配達のために正しい連絡先情報を残すことを忘れないでください.
|
