| ブランド名: | VIIP |
| モデル番号: | VIP2-1B-50 |
| MOQ: | 100 PC |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T、ウェスタン・ユニオン |

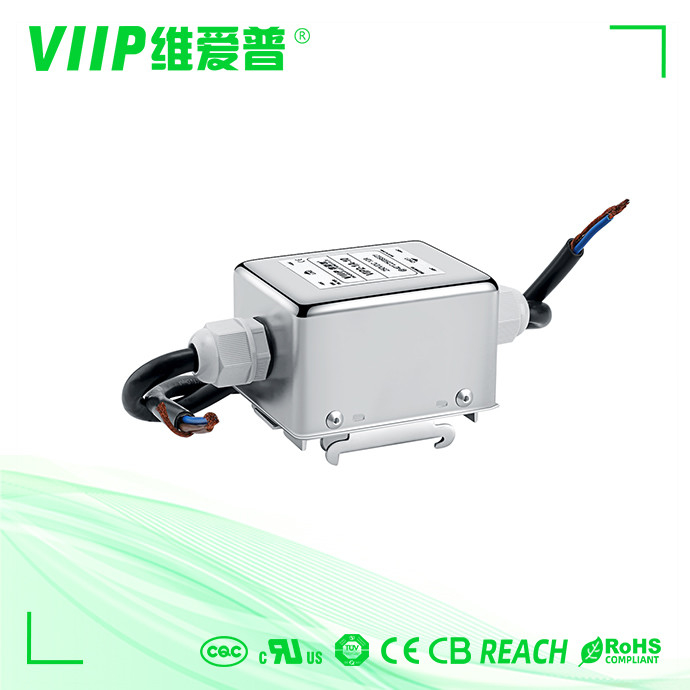

スイッチ電源 DC電源ライン ノイズフィルター EMIフィルター 50A
速い細部:
| モデル番号 | VIP2-1B-50 |
| 原産地 | 中国 |
| 伝達関数 | ローパス |
| 試験電圧 | DC |
| 場合 | メタルケース |
| 応用 | スイッチ電源、SPC交換、その他直流電気機器 |
説明
周波数範囲150Khz-30Mhzで優れた減衰性能を備えた汎用DCフィルタ
部品番号: VIP2-1B-50
特徴:
(1) 定格電圧 .................................................................. 0～380VDC
(2) 現在の定格: ..................................................................
380VDC で .....50A RMS
(3) 動作周波数: 0-400Hz
(4) HIPOT 評価 (1 分間)
A LINE TO GROUND 2250 VDC
B.LINE TO LINE ....... 500VDC
(5) IR: 500VDC で 100M オーム 任意の入力または出力を接地
(6) 温度範囲: -25"C -+85"C
仕様:
| 品番 | 定格電流[A] | 外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| VIP2-2A-01 | 1A | 図1 | 図1 | - - - | - - - | 0 | 95 |
| VIP2-2A-03 | 3A | 図1 | 図1 | - - - | - - - | 0 | 95 |
| VIP2-2A-06 | 6A | 図1/図2 | 図1 | - - - | 0 | 0 | 95/175 |
| VIP2-2A-10 | 10A | 図2 | 図1 | - - - | 0 | - - - | 175 |
| VIP2-2B-20 | 20A | 図3 | 図2 | M4 | - - - | - - - | 320 |
| VIP2-2B-30 | 30 | 図3 | 図2 | M6 | - - - | - - - | 320 |
| VIP2-2B-50 | 50 | 図4 | 図2 | M6 | - - - | - - - | 1400 |
| VIP2-2B-100 | 100A | 図4 | 図2 | M8 | - - - | - - - | 2000年 |
ターミナル：
| 定格電圧 | 0～250VDC | 定格電流:IR | 0.5A～300A | ||
| 試験電圧 | DC | 気候区分 | 25/085/21 (-25°C/+85°C 21日間の高温多湿試験) |
||
電気回路図
機械寸法（単位：mm）
| あ | B | C | D | え | ふ | G | H | 私 | J | K | L | M | N | Q | |
| 1A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 3A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- | |
| 6A | |||||||||||||||
| 51 | 51 | 29 | 73 | 73 | 63 | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | 6 3*0 8 | |||
| 10A | 51 | 51 | 29 | 73 | -- | 73 | 63 | -- | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | |
| 20A | 73 | 56 | 45 | 97 | -- | 105 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.3 | M4 |
| 30A | 73 | 56 | 45 | 97 | -- | 114 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.6 | M6 |
| 50A | 150 | 105 | 60 | -- | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 3.1 | M6 |
| 100A | 200 | 127 | 80 | -- | 170 | 264 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 30 | 9 | M8 |
| 許容範囲 | 土1 | 土1 | 土1 | 士1 | 土1 | 土1 | ±1 | 土0 5 | 士1 | ±1 | 土 0 5 | 土0 5 | 士0 5 | 士0 5 |
アプリケーション:
スイッチ電源、SPC交換、その他直流電気機器
|
