商品の詳細:
|
| 証明: | CE ROHS | 商品名: | AC 3 フェーズ EMI フィルタ |
|---|---|---|---|
| 定格電圧: | 110/250VAC | 定格電流: | 10A |
| MOQ: | 5個 | タイプ: | EMCフィルター |
| ハイライト: | ねじが付いているOEM ODM EMCフィルター,380V 440Vのノイズ・フィルタ3段階,OEM ODM 3つの段階emcフィルター |
||

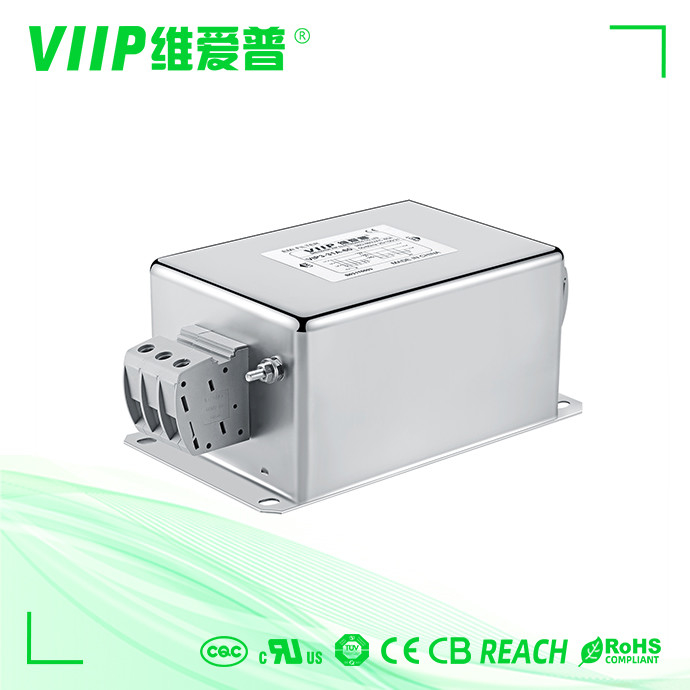

380V 440V 3段階のEMIフィルタのねじ生産のオートメーションの低域騒音EMCフィルター
記述:
1の0.5からの2000Aへの評価される流れ
2の高い減少の性能30までのMHz
3の世界的な受諾のための電圧評価440VAC
4の承認:セリウム、ROHS
指定:
| 項目 | 3段階のEMIフィルタ |
| モデル | 3段階のEMIフィルタ- VIP3シリーズ |
| 国の原物 | 中国 |
| パッケージのタイプ | 表面の台紙 |
| わずかな働く頻度 | 150K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 380V/440V |
| 現在 | 10A |
| 働く温度 | 40°C |
| 温度 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 2250VDC |
| ひくべきライン | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5pcs |
| 港 | シンセン |
| 調達期間 | 低域EMIフィルタのための3~15平日 |
指定:
| 部品番号。 | 評価される現在[A] | 250VAC/50Hz @ 20C 漏出流れ[mA] |
実寸 | 電気設計図 | ターミナル | 重量[g] |
| VIP3-31A-06 | 6A | <2> | イチジク1 | イチジク1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2> | イチジク1 | イチジク1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2> | イチジク1 | イチジク1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2> | イチジク1 | イチジク1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2> | イチジク1 | イチジク1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3> | イチジク2 | イチジク1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7> | イチジク2 | イチジク1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7> | イチジク2 | イチジク1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7> | イチジク2 | イチジク1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7> | イチジク2 | イチジク1 | M10 | 3200 |
電気設計図:
機械次元（単位:mm）
| B | C | E | F | G | H | 私 | J | K | L | M | N | p | Q | ||
| 6A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 10A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 20A | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | M4 |
| 30A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | M6 |
| 40A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | M6 |
| 50A | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | M6 |
| 80A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 100A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 150A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | M10 |
| 200A | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | M10 |
| 許容 | 士1 | ±1 | ±1 | 土1 | 士1 | 士0 5 | 士0 5 | 士0 5 | 土0 5 | 士0 5 | 土0 5 | 士0 5 | 士0 5 | ±0 5 |
適用:
印刷物機械のような
パッキング機械
織物装置
企業のエアコン
UPS
医療機器
FAQ
VIIPについて
Q:manafacturerまたは商事会社であるか。
シンセンVIIPはシンセン広東省中国にあるmanafacturer forEMI/EMCプロダクトである。
約プロダクト
Q:どんな証明があなたのプロダクトのためにあるか。
私達はセリウムROHS FCCを等持っている。
Q:あなたのMOQは何であるか。
それは異なった項目によって私達に標準的な順序のための大きい倉庫があるので、私達持っている低いMOQの要求を決まる。
Q:どんな出荷の方法を配達のために支えるか。
私達は空気、海および鉄道の郵送物を支える。
サンプル順序について
Q:私はあなたのプロダクトのためのサンプル発注があってもいいか。
:はい、私達は混合されたサンプルを含むプロダクト サンプルを、提供する。
サービスについて
Q:どの支払が受諾可能であるか。
:私達はT/T、Paypalのウェスタン・ユニオンのectを受け入れる。
Q:私は中国のあなたの会社そして工場を訪問してもいいか。
:もちろん。私達はシンセン、中国の受け取り、私達の仕事場のまわりで示して幸せである。
