Name: 30A 1段階EMIの抑制フィルター30-100dB ACラインEMIフィルタ
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-30
Price: 14.05 USD
Availability: InStock

ブランド名:	VIIP
モデル番号:	VIP4-1B-30
MOQ:	交渉可能
価格:	交渉可能
パッケージの詳細:	333318
支払条件:	T/T、ウェスタン・ユニオン

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE TUV UL ROHS REACH

定格電流:

30A

タイプ:

EMI抑制フィルタ

証明:

CE ROHS

行から行へ:

1450VDC

応用:

電子機器

パッケージ型式:

表面実装

供給の能力:

10-15日以内の2000 PC

ハイライト:

30A 1段階EMIの抑制フィルター

100dB ACラインEMIフィルタ

30A EMIの抑制フィルター30dB

製品説明

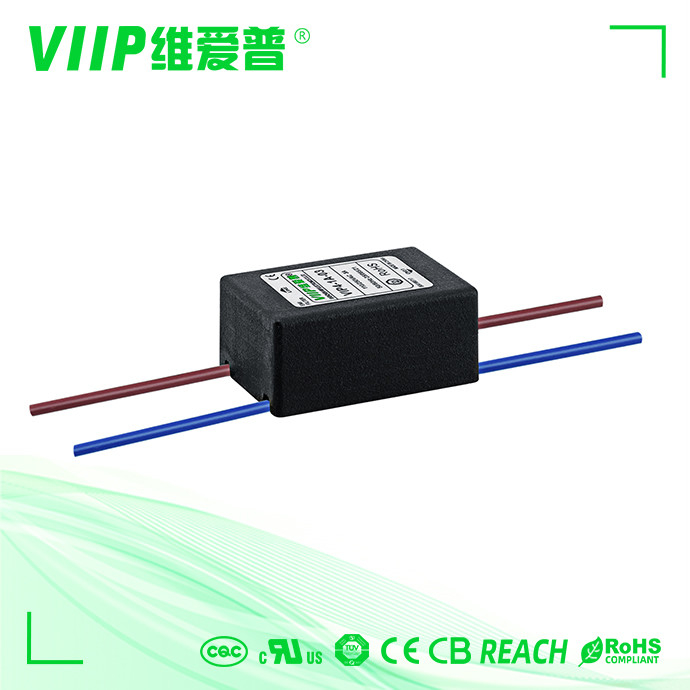

30アンペアEMIの抑制フィルター、電磁妨害雑音フィルター

速い細部:

原産地	中国
型式番号	VIP4-1B-30
入れられたインピーダンス	50Ω
挿入損失	30-100dB
ライン・ツー・ライン	1760VDC
わずかな中心周波数	150KHZ~30MHZ
証明書	ISO9001セリウムROHSのcUL TUV
動作周波数	50/60HZ
温度較差	25 / 085/21

1つの段階の優秀な影響の共通のモード・フィルタ。周波数範囲150khz-30Mhzのよい減少の性能の一般目的ACフィルター

単一フェーズのEMIフィルタの表にする:

部品番号。	評価される現在[A]	250VAC/50Hz @ 20C 漏出流れ[mA]	実寸	電気設計図	ターミナル			重量[g]
部品番号。	評価される現在[A]	250VAC/50Hz @ 20C 漏出流れ[mA]	実寸	電気設計図	ねじ	ターミナルブロック	ワイヤー	重量[g]
VIP4-1A-01	1A	<0>	イチジク1	イチジク1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	イチジク1	イチジク1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	イチジク1	イチジク1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	イチジク2	イチジク1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	イチジク3/Fig4	イチジク2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	イチジク3/Fig4	イチジク2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	イチジク3/Fig4	イチジク2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	イチジク5	イチジク2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	イチジク5	イチジク2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	イチジク5	イチジク2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	イチジク5	イチジク2	M10	- - -	- - -	1900年
VIP4-1B-200	200A	<2>	イチジク5	イチジク2	M10	- - -	- - -	1900年

電気設計図:

30A 1段階EMIの抑制フィルター30-100dB ACラインEMIフィルタ 0

機械次元（単位:mm）

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

許容		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

適用:

1. 電気および電子機器

2. 医療機器

3. データ通信装置

4. OA機器
