| ブランド名: | VIIP |
| モデル番号: | VIP4-1B-20 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T、ウェスタン・ユニオン |

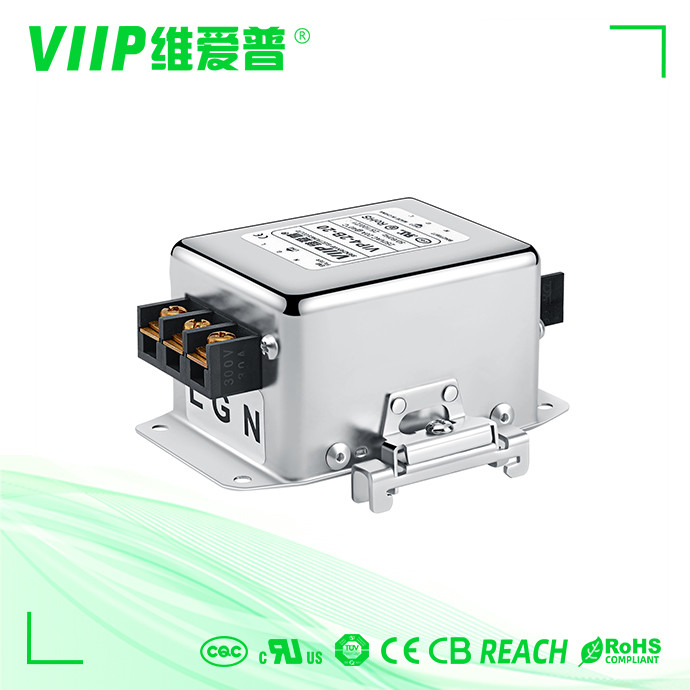

| アイテム | EMI抑制フィルタ |
| モデル | VIP4-1B-20 |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 110V/250V |
| 定格電流 | 1~50A |
| 環境温度 | 40℃ |
| 温度範囲 | 25 / 085 / 21 |
| 動作周波数 | 50/60Hz |
| 行間 | 1450VDC |
| 地上へのライン | 2250VDC |
| 最大漏れ電流 | 250VAC/60HZ 0.8mA 最大 |
| MOQ | 10個 |
| ポート | 深セン |
| リードタイム | 5~15日 |
効果の優れた一段コモンモードフィルターです。周波数範囲150khz-30Mhzで優れた減衰性能を備えた汎用ACフィルター
仕様:
表:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| スクリュー | ターミナルブロック | ワイヤー | ||||||
| VIP4-2A-01 | 1A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | 図4 | 図1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 2000年 |
| VIP4-2B-200 | 200A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | 図1 | 図3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | 図2 | 図3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | 図4 | 図3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | 図4 | 図3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | 図5 | 図3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | 図5 | 図3 | M6 | - - - | - - - | 1600 |
機械寸法（単位：mm）
電気回路図:
よくある質問：
Q: カスタマイズされた製品を提供していますか?
A：はい、サンプルまたは図面と仕様を提供していただければ、必要に応じて新しい金型を開発できます。
Q: ISO9001 メーカーですか?
A: はい、私たちは 2009 年以来、EMI フィルターの設計と製造の専門メーカーです。
Q: 納期はどのくらいですか?
A：迅速な配送を保証します。通常、サンプルには 2 ～ 5 日かかります。少量注文の場合は10〜15日、大量生産の場合は前払いを受け取ってから15〜25日です。具体的な納期は、商品とご注文の数量によって異なります。お問い合わせください
Q: 支払い条件はどうですか?
A: T/T Western Union、Paypalなども受け付けています。
Q: 証明書はどうですか?
A: ISO 9001、CE、TUV、UL、ROHS、ENEC、REACH など
|
