| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP4-1B-20 |
| MOQ: | 1 PCS |
| 価格: | negotiate |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |
単相 EMI フィルタは、さまざまな電化製品や機器の電気ノイズを抑制します。0.5A から 300A までの市販の単相フィルタを提供しています。最大 300A のカスタム電流定格も同様です。単相 EMI/RFI フィルタは、電気および電子製品を国内および国際 EMC 規格に準拠させるために使用されます。CE、UL、および CSA の承認を受けています。
| 原産地：中国 | 入力インピーダンス：50Ω |
| モデル番号: VIP4-1B-30 | 定格電流：20A |
| 銘柄: VIIP | 定格電圧：110V/250V |
| タイプ:AC EMI フィルター | 挿入損失: 30-100dB |
| 伝達関数: ローパス | ラインからラインへ: 1760VDC |
| 公称中心周波数: 150KHZ~30MHZ | 地面へのライン: 2000VAC |
| ポート: 深セン | 証明書: ISO9001 CE ROHS TUV |
| MOQ: 1PCS | 動作周波数: 50/60HZ |
| パッケージ タイプ: 表面実装 | 温度範囲: 25 / 085 / 21 |
小型電子機器や計測器に使用可能な汎用単相交流電源用ラインフィルタです。

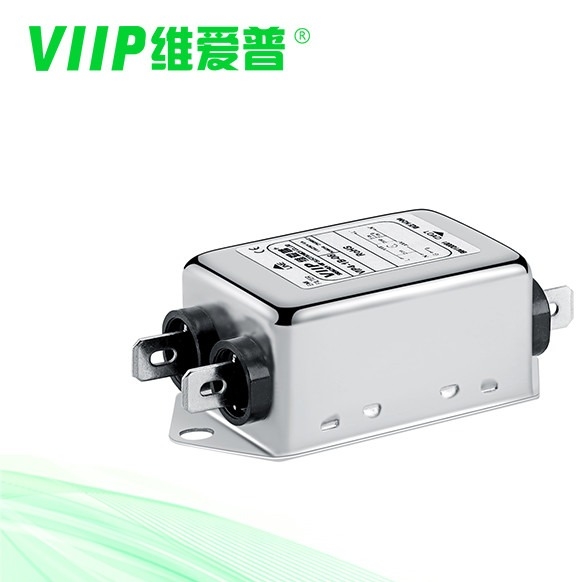

メタル ケース 1760VDC AC ライン EMI フィルター 単相 RFI フィルター
仕様:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| スクリュー | ターミナルブロック | ワイヤー | ||||||
| VIP4-1A-01 | 1A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | 図2 | 図1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 図5 | 図2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 1380年 |
| VIP4-1B-150 | 150A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
| VIP4-1B-200 | 200A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
電気回路図:
機械寸法（単位：mm）
アプリケーション:
ホワイトハウス
スマートホーム
スマート端末
電源
電力とエネルギー
電気・電子機器
消費財
医療機器
よくある質問：
Q1: カスタマイズされた製品を提供していますか?
A：はい、サンプルまたは図面と仕様を提供していただければ、必要に応じて新しい金型を開発できます。
Q2: あなたは工場ですか?
A: はい、私たちは 2009 年以来、EMI フィルターの研究開発、生産、販売を統合した ISO9001 メーカーです。
Q3: 納期はどのくらいですか?
A: 私達は速い配達を保障します。通常、少量注文または在庫品の場合は2〜5日かかります。前払いを受け取った後の大量生産のための10から15。具体的な納期は、商品とご注文の数量によって異なります。詳細はお問い合わせください。
|
