| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-32C-20 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

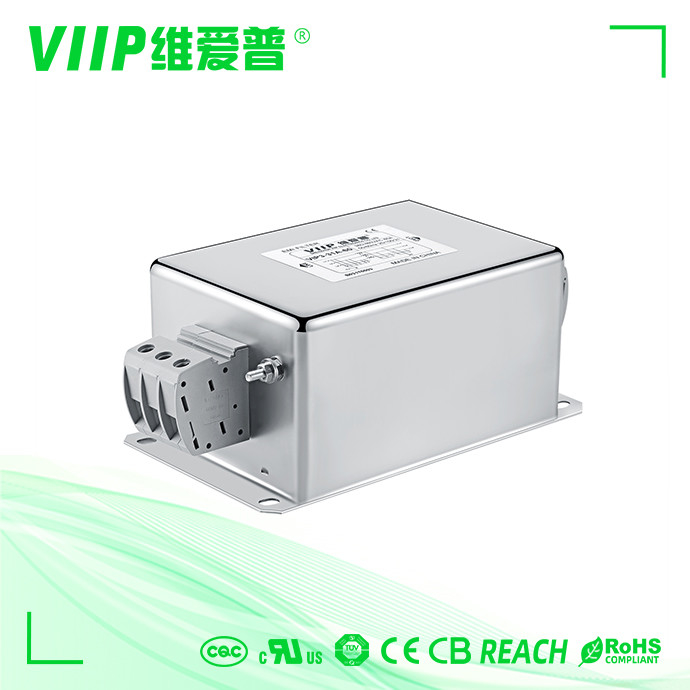

20A TUVのセリウムは力の管理システムのための3段階のEMIフィルタを承認した
3段階のEMIフィルタの記述:
電源三相3ラインのために適した
限られたスペースとの適用のために適した密集した構造、簡単なおよび時間節約の取付け、特に非常に費用効果が大きい
指定
| 項目 | 3段階のEMIフィルタ |
| モデル | VIP3-32C-20 |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 150K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 110V/250V |
| 評価される流れ | 20A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 2250VDC |
| ひくべきライン | 2700VDC |
| 最高の漏出流れ | 最高250VAC/60HZ 0.8mA |
| MOQ | 1pcs |
| 適用 | レーザー装置 |
| 調達期間 | 5~15平日 |
3段階のEMIフィルタの記述:
評価される流れ:0.5-2000A
任意医学版（Hのタイプ）
ラグナット、スタッドまたはターミナル ブロックの関係をはんだ付けしなさい（250Aにそれは銅棒である）
注文の特定の版要求あり次第
三相3ラインの電源のために適した
VIP3-32Cシリーズはd1fferentialモード干渉の高められたろ過の効果の1つの共通モードそして1 d1fferentialモードから成り立つ二段式フィルターである
10KHzからの30MHzへのinterferanceのための優秀な共通および差動モードろ過の効果
任意520VACか690VAC高圧版
電気設計図:
表にする:
| 部品番号。 | 評価される現在[A] | 250VAC/50Hz@20C 漏出流れ[mA] |
実寸 | 電気設計図 | Termial | 重量[g] |
| VIP3-32B-10 | 10A | <4 OmA=""> | イチジク2 | Fig1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4 OmA=""> | イチジク2 | Fig1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60ma> | イチジク2 | イチジク1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60ma> | イチジク2 | Fig1 | MS | 3700 |
| VIP3-32B-150 | 150A | <60ma> | イチジク2 | Fig1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60ma> | イチジク2 | Fig1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA=""> | イチジク2 | イチジク2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4 OmA=""> | Fig1 | イチジク2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10 OmA=""> | Fig1 | イチジク2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15 OmA=""> | イチジク2 | イチジク2 | M6 | 3200 |
| B | C | E | F | G | H | J | K | L | M | N | p | Q | ||||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 許容 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
適用:
広く利用された⛛の関係様式のいろいろな種類の電気単位、印刷物機械のような、パッキング機械、織物装置、企業のエアコン、UPSの医療機器.etc
|
