| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP4-1A-01 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |
| 原産地 | 中国 |
| モデル番号 | VIP4-1A-01 |
| 入力インピーダンス | 50Ω |
| 私挿入損失 | 30～100dB |
| ライン トゥ ライン | 1760VDC |
| 公称中心周波数 | 10KHZ～30MHZ |
| 証明書 | ISO9001 CE ROHS cUL TUV |
| 動作周波数 | 50/60Hz |
| 温度範囲 | 25 / 085 / 21 |

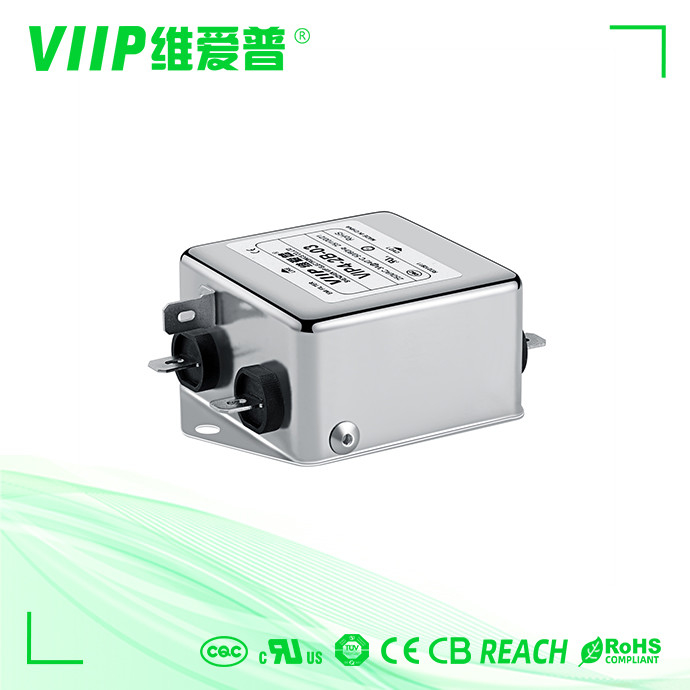

単相EMIパワーラインフィルタ機能と利点：
2 レベル以上のフィッティング。10KHz一30 MHz 広帯域高効率フィルタリング、特に 10 KHz ～ 150 KHz 間の低周波フィルタリング効果を高めます。
GJB151A/152A の CE102 を介した軍用機器の輸送用に特別に設計されています。
作業頻度。さまざまな要件を満たす定格電圧、迅速なカスタマイズ設計。
コモンモードエミッションまたは感受性アプリケーション用に設計
の仕様単相 EMI 電源ラインフィルター:
単相 EMI 電源ラインフィルター集計
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | ||
| スクリュー | ターミナルブロック | ワイヤー | ||||||
| VIP1-1A-01 | 1A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | 図1 | 図1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | 図2 | 図1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 図 3/図 4 | 図2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 図5 | 図2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 1380年 |
| VIP4-1B-150 | 150A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
| VIP4-1B-200 | 200A | <2.0mA | 図5 | 図2 | M10 | - - - | - - - | 1900年 |
|
