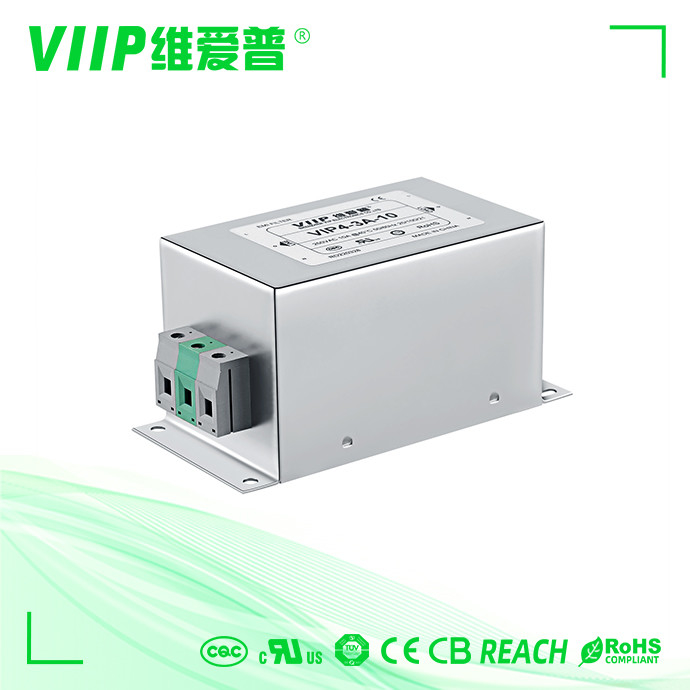

Name: IT およびネットワーク システム用の単相 EMI パワー ライン フィルタ
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

ブランド名:	VIIP WeiAiPu
モデル番号:	VIP4-1B-06
MOQ:	1 PCS
価格:	交渉可能
パッケージの詳細:	333318
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE TUV UL CQC

定格電流:

タイプ:

EMCフィルター

伝達関数:

AC EMI フィルター

公称中心周波数:

150KHz～30MHz

証明:

CE ROHS

応用:

医療機器

入力インペデンス:

500VDC/100MOHM分

入力インペデンス:

500VDC/100MOHM分

周波数範囲:

150kHzから30GHz

貯蔵温度:

-40°C~+85°C

ポイント:

EMIフィルタ

動作頻度:

50/60Hz

定数中心周波数:

50/60Hz,10KHZ~30MHZ,50/60Hz (MHz)

サイズ:

モデルにかかって異なっている

港:

シェンゼン

終了スタイル:

溶接ピン

定位電流:

異なる

体重:

290gから1000g

断熱抵抗:

≥100MΩ

ローズ・コンパイル:

そうだ

湿度:

≤95%RH

供給の能力:

10-15日以内の2000 PC

ハイライト:

EMC EMI パワーラインフィルタ、6A EMI パワーラインフィルタ、150KHZ 単相 EMI フィルタ

6A EMI Power Line Filters

150KHZ Single Phase EMI Filter

製品説明

高性能汎用単相 EMI パワーラインフィルタ

高性能汎用単相 EMI パワーラインフィルタ速い細部:

原産地	中国
モデル番号	VIP4-1B-06
入力インピーダンス	50Ω
私挿入損失	30～100dB
ライントゥライン	1760VDC
公称中心周波数	10KHZ～30MHZ
証明書	ISO9001 CE ROHS TUV
動作周波数	50/60Hz
温度範囲	25 / 085 / 21

の機能と利点AC単相EMIフィルター:

150KHz一30 MHz 広帯域高効率フィルタリング、特に 10 KHz ～ 150 KHz 間の低周波フィルタリング効果を高めます。

GJB151A/152A の CE102 を介した軍用機器の輸送用に特別に設計されています。

AC 単相 emi フィルターの仕様:

IT およびネットワークシステム用の単相 EMI パワーラインフィルタ 0

IT およびネットワークシステム用の単相 EMI パワーラインフィルタ 1

高性能汎用単相 EMI パワーラインフィルタの表

品番	定格電流[A]	20℃で250VAC/50Hz 漏れ電流 [mA]	外形寸法	電気回路図	端末			重量 [g]
品番	定格電流[A]	20℃で250VAC/50Hz 漏れ電流 [mA]	外形寸法	電気回路図	スクリュー	ターミナルブロック	ワイヤー	重量 [g]
VIP1-1A-01	1A	<0.5mA	図1	図1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	図1	図1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	図1	図1	- - -	- - -	0	65
VIP1-1A-10	10A	<0.5mA	図2	図1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	図 3/図 4	図2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	図 3/図 4	図2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	図 3/図 4	図2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	図5	図2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	図5	図2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	図5	図2	M8	- - -	- - -	1380年
VIP4-1B-150	150A	<2.0mA	図5	図2	M10	- - -	- - -	1900年
VIP4-1B-200	200A	<2.0mA	図5	図2	M10	- - -	- - -	1900年

		あ	B	ハ	D	え	ふ	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3×0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3×0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3×0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

公差		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
