| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP4-2B-06 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |
VIP4-2B-03(B042W0910) Rev 4.0.pdf
| 原産地 | 中国 |
| モデル番号 | VIP4-2B-06 |
| 入力インピーダンス | 50Ω |
| 私挿入損失 | 30～100dB |
| ライン トゥ ライン | 1760VDC |
| 公称中心周波数 | 10KHZ～30MHZ |
| 証明書 | ISO9001 CE ROHS cUL TUV |
| 動作周波数 | 50/60Hz |
| 温度範囲 | 25 / 085 / 21 |

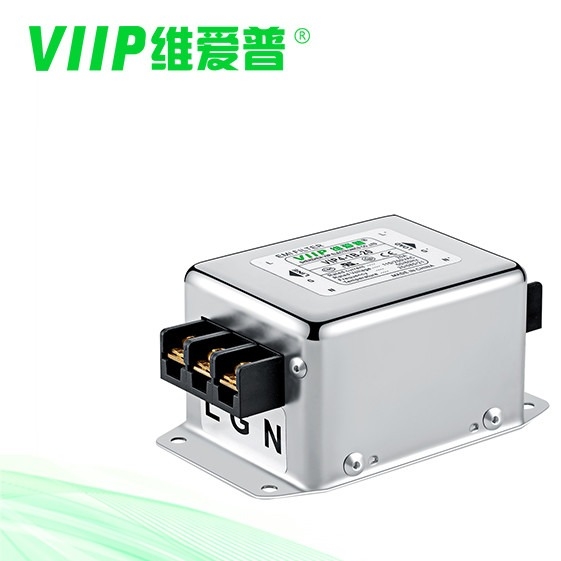

診断装置のための 10KHZ-30MHZ EMI フィルター共通モードの単相 機能と利点：
2 レベル以上のフィッティング。10KHz一30 MHz 広帯域高効率フィルタリング、特に 10 KHz ～ 150 KHz 間の低周波フィルタリング効果を高めます。
GJB151A/152A の CE102 を介した軍用機器の輸送用に特別に設計されています。
診断装置のための 10KHZ-30MHZ EMI フィルター共通モードの単相 仕様:
作表
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] | |||
| スクリュー | ターミナルブロック | ワイヤー | |||||||
| VIP4-2A-01 | 1A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-03 | 3A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-06 | 6A | <0.5mA | 図2 | 図1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-10 | 10A | <1.0mA | 図4 | 図1 | - - - | 0 | - - - | 170 | |
| VIP4-2B-06 | 6A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 170 | |
| VIP4-2B-10 | 10A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 170 | |
| VIP4-2B-20 | 20A | <1.0mA | 図4 | 図2 | M4 | 0 | - - - | 321 | |
| VIP4-2B -50 | 50A | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 1400 | |
| VIP4-2B-100 | 100A | <2.0mA | 図5 | 図2 | M6 | - - - | - - - | 2000年 | |
| VIP4-2B-200 | 200A | <2.0mA | 図5 | 図2 | M8 | - - - | - - - | 3000 | |
| VIP4-2C-01 | 1A | <0.5mA | 図1 | 図3 | M10 | - - - | 0 | 65 | |
| VIP4-2C-03 | 3A | <0.5mA | 図2 | 図3 | M10 | - - - | 0 | 95 | |
| VIP4-2C-06 | 6A | <1.0mA | 図4 | 図3 | M4 | 0 | - - - | 175 | |
| VIP4-2C-10 | 10A | <1.0mA | 図4 | 図3 | M4 | 0 | - - - | 175 | |
| VIP4-2C-20 | 20A | <1.0mA | 図5 | 図3 | M4 | - - - | - - - | 600 | |
| VIP4-2C-50 | 50A | <2.0mA | 図5 | 図3 | M6 | - - - | - - - | 1600 | |
よくある質問：
Q: カスタマイズされた製品を提供していますか?
A：はい、サンプルまたは図面と仕様を提供していただければ、必要に応じて新しい金型を開発できます。
Q: ISO9001 メーカーですか?
A: はい、私たちは 2009 年以来、EMI フィルターの設計と製造の専門メーカーです。
Q: 納期はどのくらいですか?
A：迅速な配送を保証します。通常、サンプルには 2 ～ 5 日かかります。少量注文の場合は10〜15日、大量生産の場合は前払いを受け取ってから15〜25日です。具体的な納期は、商品とご注文の数量によって異なります。お問い合わせください
|
