| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-31A-80 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

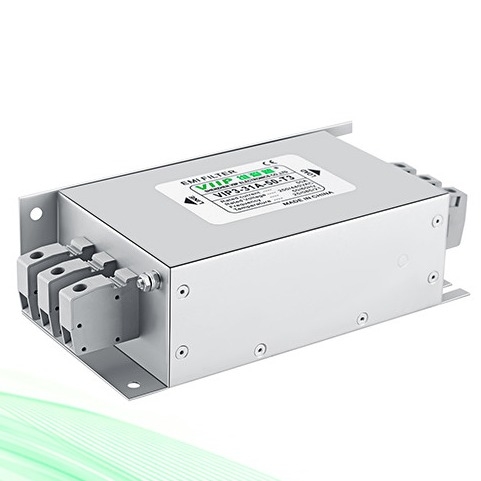

3 相 EMC フィルタ 電源 単相 AC フィルタ 3A EMI フィルタ
説明：
1、定格電流0.5～2000A
2、30MHzまでの高減衰性能
3、世界中で受け入れられる定格電圧 440VAC
4、承認: CE、ROHS
5、はんだラグ、スタッドまたは端子ブロック接続が利用可能
仕様：
| アイテム | 三相EMIフィルター |
| モデル | 3 相 EMI フィルタ - VIP3 シリーズ |
| 国のオリジナル | 中国 |
| パッケージ型式 | 表面実装 |
| 公称作業頻度 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 380V/440V |
| 現時点の | 100A |
| MOQ | 1個 |
| 温度 | 25 / 085 / 21 |
| 動作周波数 | 50/60Hz |
| 行間 | 2250VDC |
| 地上へのライン | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5個 |
| 港 | 深セン |
| リードタイム | ローパスEMIフィルタの場合、平日3~15日 |
仕様:
作表
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 図1 | 図1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 図1 | 図1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 図1 | 図1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 図2 | 図1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 図2 | 図1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 図2 | 図1 | M10 | 3200 |
電気回路図:
機械寸法（単位：mm）
アプリケーション:
印刷機など
包装機
繊維機器
産業用エアコン
UPS
医療機器
|
