| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-32B-100 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

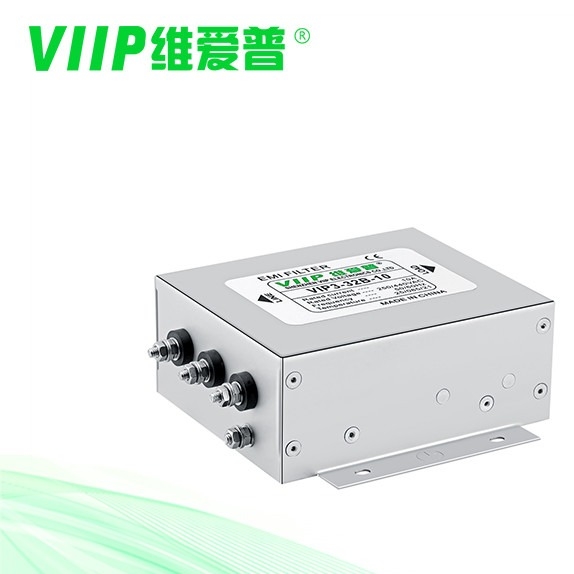

380V 440V 情報保護用ブロック端子付き 3 相 EMI フィルタ
説明：
三相三線電源に適しています
コンパクトな構造、設置が簡単で時間の節約、スペースが限られている用途に特に適しており、費用対効果が高い
仕様
| アイテム | 3相EMIフィルター |
| モデル | VIP3-32B-100 |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 110V/250V |
| 定格電流 | 100A |
| 環境温度 | 40℃ |
| 温度範囲 | 25 / 085 / 21 |
| 動作周波数 | 50/60Hz |
| 行間 | 2250VDC |
| 地上へのライン | 2700VDC |
| 最大漏れ電流 | 250VAC/60HZ 0.8mA 最大 |
| MOQ | 1個 |
| アプリケーション | レーザー機器 |
| リードタイム | 平日5~15日 |
詳細:
定格電流: 0.5-2000A
オプションの医療用バージョン (H タイプ)
はんだラグ、スタッドまたは端子ブロック接続 (250A 以上は銅棒)
リクエストに応じてカスタム仕様のバージョン
三相三線電源に最適
VIP3-32B シリーズは、2 段式コモン モード高性能 3 相 3 ライン フィルターです。
VIP3-32Cシリーズは、ディファレンシャルモード干渉のフィルタリング効果を強化した、コモンモード1つとディファレンシャルモード1つの2段式フィルタです。
10KHz から 30MHz までの干渉に対する優れたコモン モードおよびディファレンシャル モード フィルタリング効果
オプションの 520VAC または 690VAC 高電圧バージョン
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 図2 | 図1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | 図2 | 図1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 図2 | 図2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 図1 | 図2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 図1 | 図2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 図2 | 図2 | M6 | 3200 |
電気回路図:
機械寸法（単位：mm）
| あ | B | ハ | え | ふ | G | H | 私 | J | K | L | M | N | p | Q | ||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 50A | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 50A | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 許容範囲 | 土1 | 土1 | 土1 | 土1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
アプリケーション:
印刷機、包装機、繊維機器、産業用エアコン、UPS、医療機器など、⛛接続スタイルのあらゆる種類の電気ユニットに広く使用されています。
よくある質問
VIIPについて
Q:あなたはmanafacturerまたは商社ですか?
深セン VIIP は、中国広東省深センにある EMI/EMC 製品の manafacturer です。
製品について
Q:製品にはどのような認証がありますか?
CE ROHS FCCなどを取得しています。
Q: あなたの MOQ は何です?
それはさまざまなアイテムに依存します。在庫注文用の大きな倉庫があるため、MOQリクエストは低くなります。
Q: どの配送方法をサポートしていますか?
航空輸送、海上輸送、鉄道輸送をサポートしています。
サンプル注文について
Q: 私はあなたのプロダクトのためのサンプル オーダーを有することができますか。
A: はい、混合サンプルを含む製品サンプルを提供しています。
|
