| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-32B-200 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

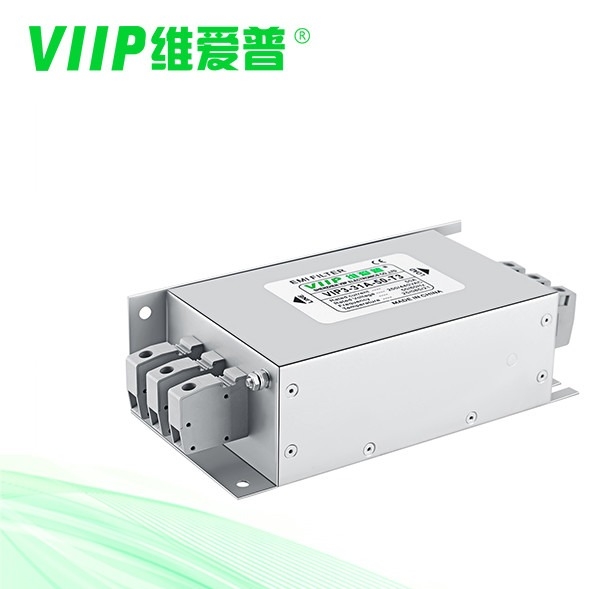

産業用エアコンのための 3 相 AC Emc Emi パワー フィルター
説明：
三相三線電源に適しています
コンパクトな構造、設置が簡単で時間の節約、スペースが限られている用途に特に適しており、費用対効果が高い
仕様
| アイテム | 3相EMIフィルター |
| モデル | VIP3-32B-200 |
| 伝達関数 | ローパス |
| パッケージ型式 | 表面実装 |
| 公称中心周波数 | 150K-30MHZ |
| 挿入損失 | 60～90dB |
| 入力インピーダンス | 50Ω |
| 定格電圧 | 110V/250V |
| 定格電流 | 200A |
| 環境温度 | 40℃ |
| 温度範囲 | 25 / 085 / 21 |
| 動作周波数 | 50/60Hz |
| 行間 | 2250VDC |
| 地上へのライン | 2700VDC |
| 最大漏れ電流 | 250VAC/60HZ 0.8mA 最大 |
| MOQ | 1個 |
| アプリケーション | レーザー機器 |
| リードタイム | 平日5~15日 |
特徴：
詳細:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 図2 | 図1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | 図2 | 図1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 図2 | 図2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 図1 | 図2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 図1 | 図2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 図2 | 図2 | M6 | 3200 |
電気回路図:
機械寸法(mm):
| あ | B | ハ | え | ふ | G | H | J | K | L | M | N | p | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 公差 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
|
