| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-31A-40 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

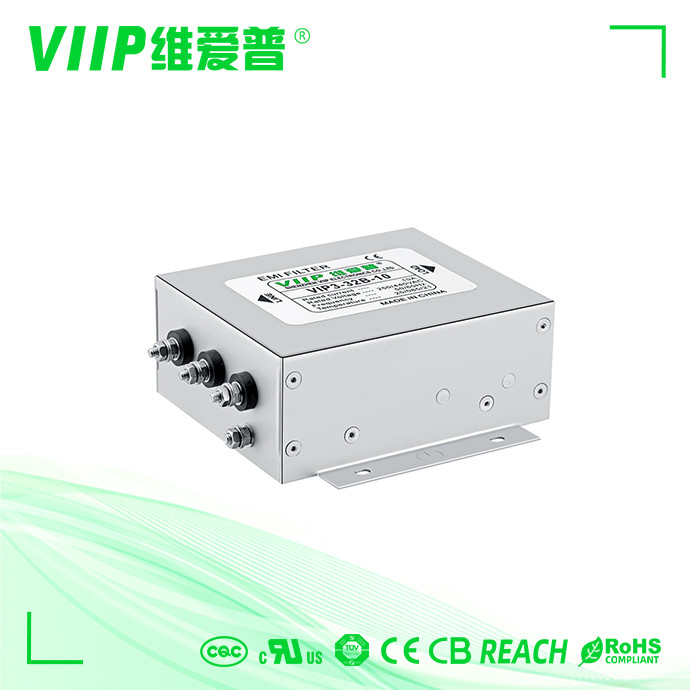

ローパスフィルタ ノイズフィルタ AC 3 Phase Input EMI Filter For Inverter
説明：
1、定格電流0.5～2000A
2、30MHzまでの高減衰性能
3、世界中で受け入れられる定格電圧 440VAC
4、承認: CE、ROHS
仕様：
| アイテム | VIIP 3 相 3 ライン EMI フィルター |
| 部品番号 | VIP3-31A-40 |
| 定格電圧 | 250/440VAC、50/60Hz |
| 動作周波数 | DC～60Hz |
| 定格電流 | 3~200A@40°C |
| ヒポット評価 | LL DC2250V |
| LG 2700VDC | |
| 気候区分 | -25℃～+85℃(25/85/21) |
| に対応したデザイン | UL1283、CSA C22.2 No.8、 |
| IEC/EN 60939、 | |
| CQC GB 15288/GB 15287-2008 | |
| 可燃性 | UL94V-0 |
仕様:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 図1 | 図1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 図1 | 図1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 図1 | 図1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 図2 | 図1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 図2 | 図1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 図2 | 図1 | M10 | 3200 |
電気回路図:
機械寸法（単位：mm）
| あ | B | ハ | え | ふ | G | H | 私 | J | K | L | M | N | p | Q | |
| 6A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 10A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 20A | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | M4 |
| 30A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | M6 |
| 40A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | M6 |
| 50A | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | M6 |
| 80A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 100A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 150A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | M10 |
| 200A | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | M10 |
| 許容範囲 | 士1 | ±1 | ±1 | 土1 | 士1 | 士0 5 | 士0 5 | 士0 5 | 土0 5 | 士0 5 | 土0 5 | 士0 5 | 士0 5 | ±0 5 |
アプリケーション:
印刷機など
包装機
繊維機器
産業用エアコン
UPS
医療機器
当社のサービス
サンプル
サンプル料金: 交渉する
サンプル時間: 3~5 日
支払い
---支払条件: ウェスタン ユニオン、T/T
---配達のために正しい連絡先情報を残すことを忘れないでください.
|
