| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-31A-80 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

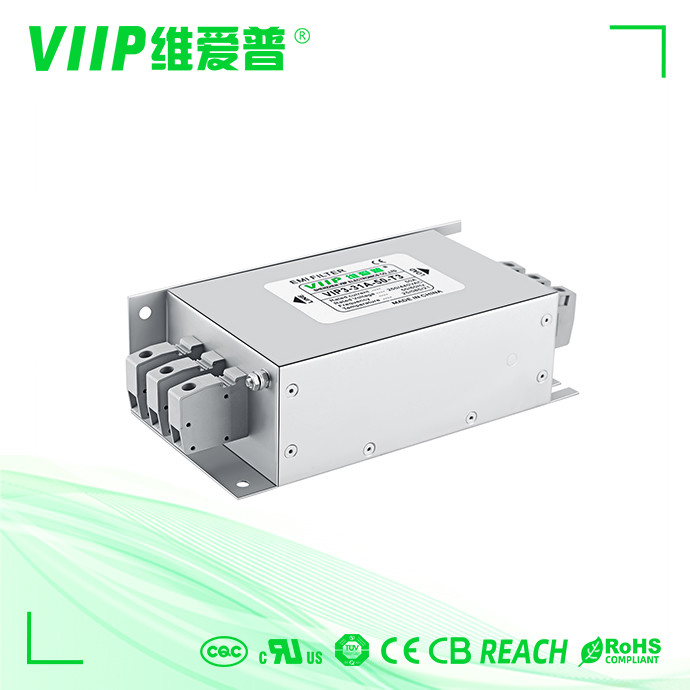

産業オートメーション装置のための 3 段階の単相力フィルター
VIP3-31A-80(B031S0899) Rev 4.0.pdf
説明：
1、定格電流0.5～2000A
2、30MHzまでの高減衰性能
3、世界中で受け入れられる定格電圧 440VAC
4、承認: CE、ROHS
5、520V AC、690V AC は任意である場合もあります
仕様：
| アイテム | VIIP 3 相 3 ライン EMI フィルター |
| 部品番号 | VIP3-31A-80 |
| 定格電圧 | 250/440VAC、50/60Hz |
| 動作周波数 | DC～60Hz |
| 定格電流 | 3~200A@40°C |
| ヒポット評価 | LL DC2250V |
| LG 2700VDC | |
| 気候区分 | -25℃～+85℃(25/85/21) |
| に対応したデザイン | UL1283、CSA C22.2 No.8、 |
| IEC/EN 60939、 | |
| CQC GB 15288/GB 15287-2008 | |
| 可燃性 | UL94V-0 |
表:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 図1 | 図1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 図1 | 図1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 図1 | 図1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 図1 | 図1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 図2 | 図1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 図2 | 図1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 図2 | 図1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 図2 | 図1 | M10 | 3200 |
電気回路図:
機械寸法（単位：mm）
アプリケーション:
印刷機など
包装機
繊維機器
産業用エアコン
UPS
医療機器
レーザー機器
当社
ULがあります。cUL;TUV;CQC;CE;ROHS;ISO9001:2015;製品の品質を保証するREACH認証
関連する専門的な実験機器を備えているため、無料の診断伝導テストを提供できます。
無料の EMC 整流技術サポートと無料のテスト サンプルの提供
自動化技術、大規模生産、優れた価格
良いサービス、短納期！
トップ科学研究所と協力
私たちはプロの研究開発チームを持っています
|
