| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP3-32B-50 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |

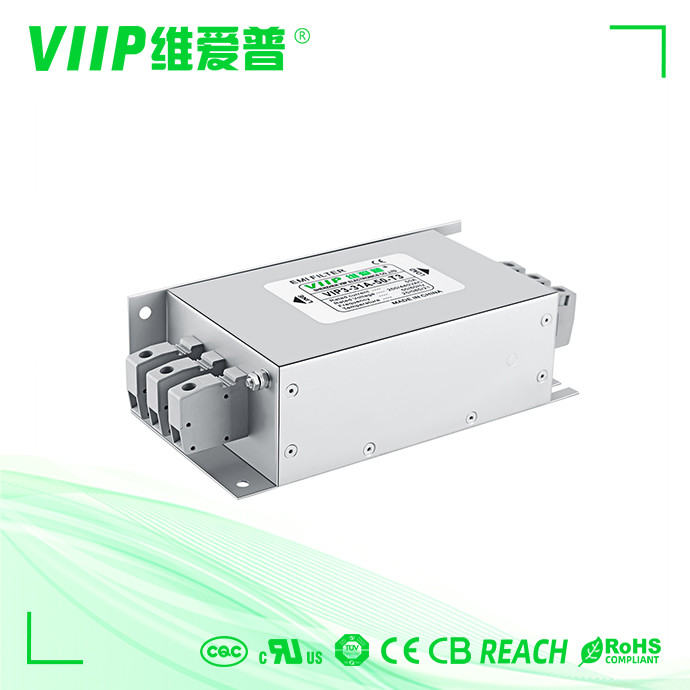

包装機械用三相EMIフィルタ 低漏れ電流
VIP3-32B-50(B032S0709) Rev 4.0.pdf
三相3線式EMIフィルター仕様：
| アイテム | VIIP 3 相 3 ライン EMI フィルター |
| 部品番号 | VIP3-32B-50 |
| 定格電圧 | 250/440VAC、50/60Hz |
| 動作周波数 | DC～60Hz |
| 定格電流 | 3~200A@40°C |
| ヒポット評価 | LL DC2250V |
| LG 2700VDC | |
| 気候区分 | -25℃～+85℃(25/85/21) |
| に対応したデザイン | UL1283、CSA C22.2 No.8、 |
| IEC/EN 60939、 | |
| CQC GB 15288/GB 15287-2008 | |
| サンプル | 在庫あり |
三相3線式EMIフィルター仕様:
| 品番 | 定格電流[A] | 20℃で250VAC/50Hz 漏れ電流 [mA] |
外形寸法 | 電気回路図 | 端末 | 重量 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 図2 | 図1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 図2 | 図1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <6.0mA | 図2 | 図1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 図2 | 図1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 図2 | 図2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 図1 | 図2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 図1 | 図2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 図2 | 図2 | M6 | 3200 |
電気回路図:
機械寸法（単位：mm）
| あ | B | ハ | え | ふ | G | H | J | K | L | M | N | p | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 公差 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
三相3線式EMIフィルター代表的なアプリケーション：
よくある質問
VIIPについて
Q:あなたはmanafacturerまたは商社ですか?
深セン VIIP は、中国広東省深センにある EMI/EMC 製品の manafacturer です。
製品について
Q:製品にはどのような認証がありますか?
CE ROHS FCCなどを取得しています。
Q: あなたの MOQ は何です?
それはさまざまなアイテムに依存します。在庫注文用の大きな倉庫があるため、MOQリクエストは低くなります。
Q: どの配送方法をサポートしていますか?
航空輸送、海上輸送、鉄道輸送をサポートしています。
サンプル注文について
Q: 私はあなたのプロダクトのためのサンプル オーダーを有することができますか。
A: はい、混合サンプルを含む製品サンプルを提供しています。
|
