| ブランド名: | VIIP |
| モデル番号: | V180322H |
| MOQ: | 100個 |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |

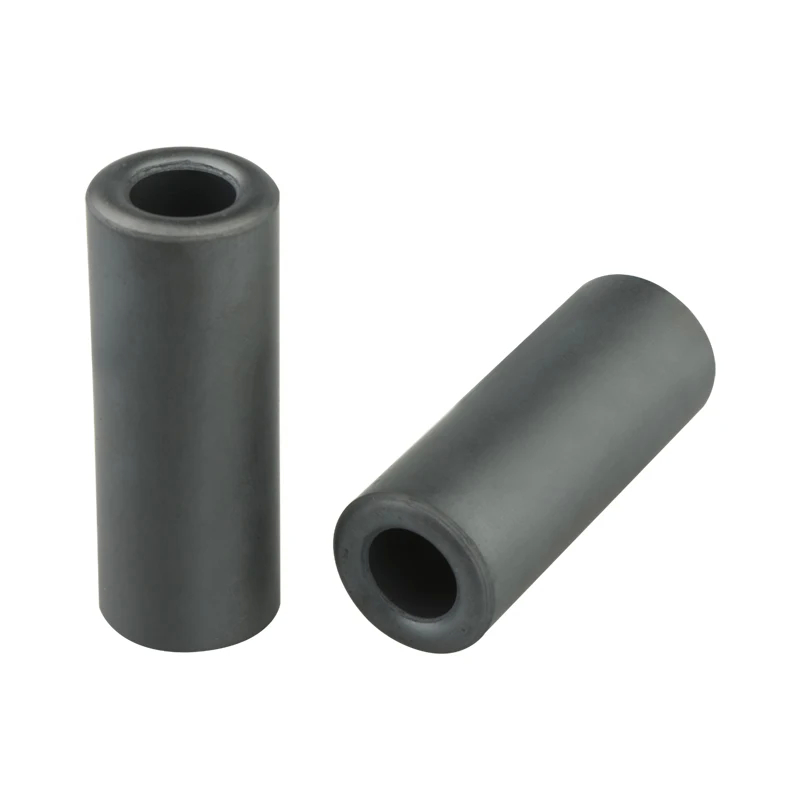

EMI フェライトコア トランスフォーマー フェライトコア フェライトトロイドコア
簡単な詳細:
尺寸 (mm)
| A について | 17.42 ± 0.5mm |
| B について | 28.58 土 0.75mm |
| C について | 9.53 ± 0.3 mm |
記述:
これはフェライトリングで 磁石ではありません
渦巻電流を隔離し,低透通性,妨害を抑制する特性があります.
電気特性
|
項目 テスト項目 + |
電気性能 電気特性 |
尺寸 (単位: 毫米) DIMENSION (単位:皿) |
||||||||||
| Q について | L について | Zl | Z2 | Z3 | Z4 | A について | B について | c | D | E について | F について | |
| 第144条 参照 | 214 | 410REF | 17. 42 | 28.58 | 953 | |||||||
| / そうだ | / そうだ | / そうだ | 0. 5 | 0. 75 | 0.3 | |||||||
| / そうだ | / そうだ | 0. 5 | 0. 75 | 0.3 | ||||||||
| 1 | 138. 6 | 218. 2 | 441. 2 | 17. 30 | 28.30 | 9. 35 | ||||||
| 2 | 140. 2 | 228.4 | 440.4 | 17. 40 | 28.40 | 9. 37 | ||||||
| 3 | 140. 0 | 228. 2 | 438.2 | 1720歳 | 28.20 | 9.40 | ||||||
| 4 | 139. 7 | 223. 0 | 439.0 | 17. 29 | 28.32 | 9.43 | ||||||
| 5 | 140. 4 | 218. 6 | 440.6 | 17. 35 | 28.34 | 9.41 | ||||||
| 6 | 138. 2 | 218.4 | 441. 4 | 17. 36 | 28.28 | 9.45 | ||||||
| 7 | 139. 3 | 219. 1 | 441. 1 | 17.144 | 28.25 | 9.38 | ||||||
| 8 | 138.8 | 220.8 | 438.8 | 17. 28 | 28.33 | 9. 36 | ||||||
| 9 | 139. 9 | 221. 6 | 438.6 | 17. 27 | 28.29 | 9.44 | ||||||
| 10 | 140. 1 | 220.4 | 439.4 | 17. 19 | 28.31 | 9.41 | ||||||
| x | 13952歳 | 221. 67 | 439.87 | 17. 30 | 28.30 | 9.40 | ||||||
| Y I N | y | y | y | y | y | y | ||||||
仕様:
応用:
電力トランスフォーマー,電流トランスフォーマー,インストラムトランスフォーマー,インダクター,ストック,バラスト,電圧安定化器と調節器,溶接トランスフォーマー,ブロードバンドトランスフォーマー,フィルターなど
フレライトコアにクリップをどのように選ぶか
EMI 抑制 用 クリップオン フェライト 芯 を 選ぶ とき,その 芯 が 特定の 適用 に 効果 的 で ある こと を 確かめる ため に 考慮 する 要素 が 幾つ か あり ます.以下 に は,いくつかの 重要な 考慮 点 が 挙げ られ て い ます.
ケーブル直径: 設置されるケーブルまたはワイヤの直径に適合するフェライトコアを選択します.フェライトコアは様々なサイズと内径で,太りすぎたり太りすぎたりせずにケーブルにしっかりとクリップすることができます.
周波数範囲: 抑える必要がある電磁気干渉の周波数範囲を決定する.異なるフェライト材料とコアデザインは,特定の周波数範囲に最適化されています緩和する必要があるEMIの周波数範囲に適したフェライトコアを選択します.
材料と阻力:フェライトコアは異なる材料と異なる阻力特性で利用できます.フェライトコアの材料とインペデンスが,EMIの種類とケーブルまたは回路のインペデンスに基づいて選択されるべきです高インピーダンスのフェライトコアは高周波EMIを抑制するのにより効果的です.
|
