| ブランド名: | VIIP |
| モデル番号: | V18014FS |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |

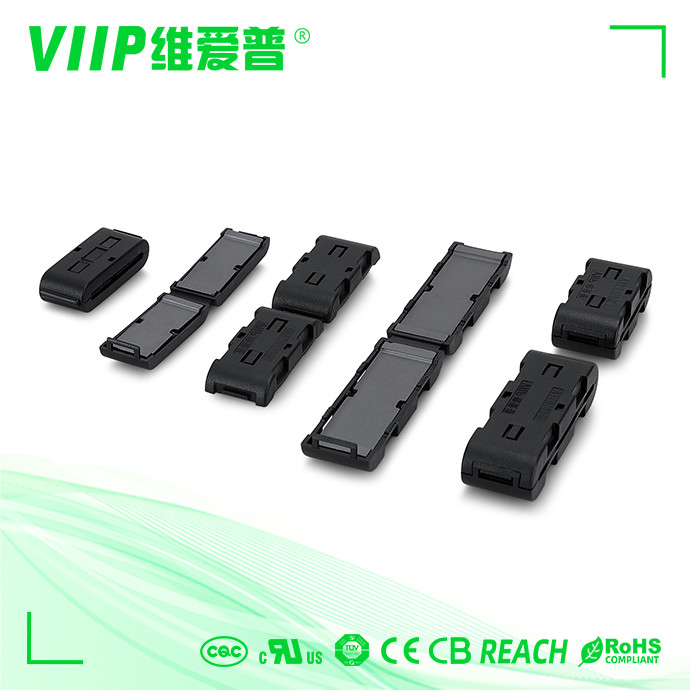

平面ケーブル EMI 抑制 Nizn 平面フェライトコア SCFS TYPE 産業磁石
簡単な詳細:
記述:
RFI EMIノイズ抑制ケーブルクリップ:EMI RFIノイズフィルタークリップ;プラスチックカバー付きフェリートコア;AC電源線でEMIを減らすのに役立ちます.
フェライトコア:電磁気干渉を軽減し,信号の整合性を改善します. 簡単にインストールできます. 単にそれをクリップして,より明確な信号とより速いデータ送信を得ることができます.
フェライトのように 磁場を改善し 外部の干渉を回避します
簡単に設置し,使いやすかったです.シリンダーは取り外され,ポートには弾性クリップの固定装置があります.
仕様:
| 違う 違う | 仕様 | 尺寸:mm | 阻力 ((Ω) 分 | |||||
| ΦA | B について | ΦC | D | E について | 25MHz | 100MHz | ||
| 1 | V18014FS | 36±1 | 9.4±08 | 28±1 | 14.8±1 | 2±04 | 45 | 110 |
| 2 | V18015FS | 37.9±1 | 12.5±08 | 28±1 | 18±1 | 2±04 | 55 | 110 |
| 3 | V18016FS | 54.4±1 | 13±0で8 | 44±1 | 18.4±1 | 2±04 | 55 | 125 |
フレライトコアにクリップをどのように選ぶか
EMI 抑制 用 クリップオン フェライト 芯 を 選ぶ とき,その 芯 が 特定の 適用 に 効果 的 で ある こと を 確かめる ため に 考慮 する 要素 が 幾つ か あり ます.以下 に は,いくつかの 重要な 考慮 点 が 挙げ られ て い ます.
ケーブル直径: 設置されるケーブルまたはワイヤの直径に適合するフェライトコアを選択します.フェライトコアは様々なサイズと内径で,太りすぎたり太りすぎたりせずにケーブルにしっかりとクリップすることができます.
周波数範囲: 抑える必要がある電磁気干渉の周波数範囲を決定する.異なるフェライト材料とコアデザインは,特定の周波数範囲に最適化されています緩和する必要があるEMIの周波数範囲に適したフェライトコアを選択します.
材料と阻力:フェライトコアは異なる材料と異なる阻力特性で利用できます.フェライトコアの材料とインペデンスが,EMIの種類とケーブルまたは回路のインペデンスに基づいて選択されるべきです高インピーダンスのフェライトコアは高周波EMIを抑制するのにより効果的です.
|
