| ブランド名: | VIIP WeiAiPu |
| モデル番号: | VIP4-1A-10 |
| MOQ: | 1 PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 33*33*18 |
| 支払条件: | T/T |
| 入力インペデンス | 50Ω |
| モデル番号 | VIP4-1A-10 |
| 定数電圧 | 110V/250V |
| タイプ | AC EMIフィルター |
| 転送関数 | ローパス |
| 定数中心周波数 | 150KHZ~30MHZ |
| 認証済み | ISO9001 CE ROHS cUL TUV |
| MOQ | 1PCS |
| パッケージの種類 | 表面に固定 |

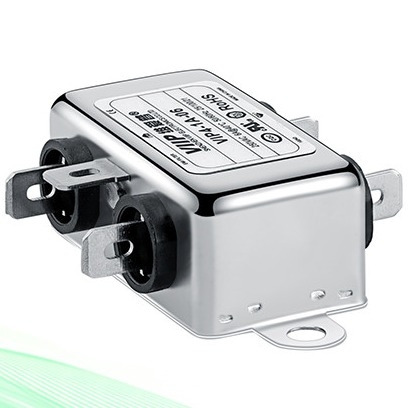

一般用途の単相交流電源線フィルター,設置が簡単,小型電子機器と計測器に利用可能
一般用途,共通モード,ディフェリエンシャルモードの用途のために設計された
パルス,間隔,または連続RFIからの保護
パルス,間隔,または連続RFIからの保護のために,より高いライン対ライン減衰
FASTON,スタッド,ワイヤリードは利用可能
仕様:
| パーツNo | 定位電流 [A] | 250VAC/50Hz @ 20C 流出電流 [mA] |
物理 的 な 尺度 | 電動図 | ターミナル | 体重 [g] | ||
| スクリップ | ターミナルブロック | ワイヤ | ||||||
| VIP4-1A-01 | 1A | <0.5mA | 図1 | 図1 | - - - わかった | - - - わかった | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | 図1 | 図1 | - - - わかった | - - - わかった | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | 図1 | 図1 | - - - わかった | - - - わかった | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | 図2 | 図1 | - - - わかった | 0 | - - - わかった | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 図3/図4 | 図2 | M4 | 0 | - - - わかった | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 図3/図4 | 図2 | M4 | 0 | - - - わかった | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 図3/図4 | 図2 | M4 | 0 | - - - わかった | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 図5 | 図2 | M6 | - - - わかった | - - - わかった | 320 |
| VIP4-1B-50 | 50A | <2.0mA | 図5 | 図2 | M6 | - - - わかった | - - - わかった | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 図5 | 図2 | M8 | - - - わかった | - - - わかった | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | 図5 | 図2 | M10 | - - - わかった | - - - わかった | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | 図5 | 図2 | M10 | - - - わかった | - - - わかった | 1900 |
電気図:
メカニカル次元 (単位:mm)
単相電源フィルターは,電磁気干渉 (EMI) を抑制し,110V/120Vまたは220V/230VACシステム (50/60Hz) の電源品質を改善するように設計されています.
白い物 (家電)
冷蔵庫,エアコン,洗濯機,マイクロ波オーブン
スマートホームとIoTデバイス
自動化システム スマート照明 セキュリティシステム 音声アシスタント
スマート・ターミナル&消費者電子機器
POSマシン,キオスク,タブレット,ゲーム機,ラップトップ
電力供給システム
AC/DCアダプター,スイッチする電源,UPS (不中断電源)
電力・エネルギー機器
ソーラーインバーター エネルギー貯蔵システム EV充電ステーション
電気・電子機器
産業用制御システム (PLC,サーボドライブ),CNC機械,実験用機器
医療機器
診断画像 (MRI,CT) 患者モニター 携帯医療機器
データコム&テレコム機器
サーバー,ルーター,5G基地局 データセンターの電源配給
|
